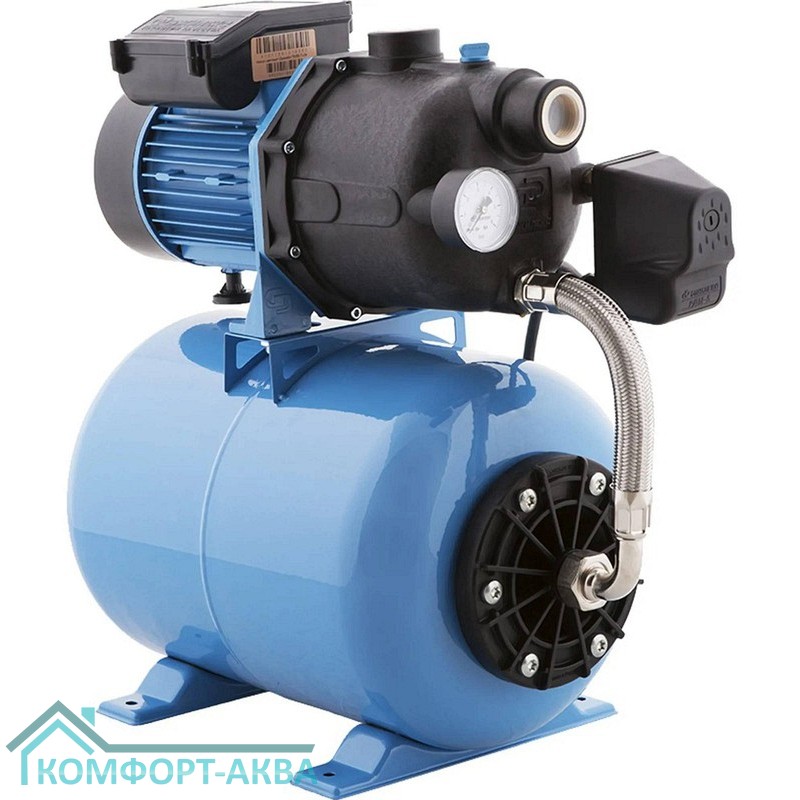

Насос-автомат Джилекс Джамбо 70/50 П-24

Джамбо 70/50 П-24 – автоматическая водоподъемная установка на основе самовсасывающего электронасоса.

Описание

Джамбо 70/50 П-24 представляет собой насосную станцию  « насос-автомат»   с  встроенным эжектором. Система автоматически включается и  выключается по  мере расходования воды потребителями, поддерживая необходимое давление в  системе водоснабжения.

Конструкция

Насосная станция укомплектована поверхностным самовсасывающим электронасосом, горизонтальным гидроаккумулятором емкостью 24  литра, реле давления, манометром, соединительной арматурой и  электрошнуром с  вилкой.

Насос состоит из  двух основных частей  насосной части и  электродвигателя, которые крепятся на  переходном фланце.

Корпус насоса выполнен из  стеклонаполненного полипропилена с  закладными резьбовыми деталями из  латуни, а  рабочее колесо и  проточный блок  из  износостойких пластических материалов.

Алюминиевый переходной фланец со  стороны насосной части отделен от  контакта с  водой пластмассовой крышкой.

Графито-керамические торцевые самовсасывающиеся уплотнения предотвращают возможность внешней утечки из  насосной части.

Асинхронный короткозамкнутый электродвигатель включает в  себя статор, подшипниковые щиты, короткозамкнутый ротор и  коробку выводов.
Статор электродвигателя защищен термопротектором и  охлаждается вентилятором.

Отличительные особенности

• автоматическое управление по давлению


• встроенный внутренний эжектор


• бесперебойное водоснабжение


• защита электродвигателя


• износостойкие материалы


• длительный срок службы


• современный дизайн

Преимущества

Насосная станция сочетает в  себе практичность насосов, обладающих самовсасывающей способностью, с  достоинствами центробежных насосов, что создает оптимальные условия всасывания на  входе в  насос и  обеспечивает высокое давление на  выходе. В  результате снижаются требования  к чистоте перекачиваемой воды и  наличию в  ней растворенных газов.

Монтаж

Все электромонтажные работы (установка розетки, подключение к  питающей электросети, заземление и  т.п.)  должны выполняться специалистом в  соответствии с  правилами техники безопасности.

Процедура монтажа состоит из  нескольких этапов. Сначала к  входному отверстию присоединяется всасывающая труба с  обратным клапаном, а  к  выходному отверстию  напорная магистраль. Затем корпус насоса и  всасывающая магистраль заполняются водой, проверяется напряжение (220  В),  после чего насос включается в  электросеть.

Монтаж всасывающей магистрали требует непрерывного угла наклона от насоса к источнику водозабора (не менее 1° к горизонту).

! Недопустимо попадание воздуха во всасывающую магистраль.

Применение

Насос-автомат Джамбо 70/50 П-24 используется в  частных домах, загородных коттеджах, на  дачах и  в  других жилых помещениях для бесперебойного водоснабжения с  автоматическим поддержанием в  системе необходимого давления.

Примечание

Эксплуатация насоса с  системой автоматического управления по  давлению без воды категорически запрещена!

Рекомендации

Насос следует беречь от  прямого воздействия солнечных лучей и  не  размещать его вблизи нагревательных приборов.

Перед длительным периодом просто из  насоса необходимо слить остатки воды, промыть чистой водой и  высушить.

Периодически нужно проверять максимальный напор и  расход энергии насоса для исключения аварийной ситуации.

Гарантия качества

Насосная станция Джамбо обладает высокой производительностью, неприхотливостью к  чистоте перекачиваемой воды и  устойчивостью к  колебаниям напряжения в  электросети, что подтверждает ее  качественную и  надежную эксплуатацию на  протяжении всего длительного срока службы.

Эксплуатационные ограничения

• допустимая концентрация твердых частиц в перекачиваемой воде – 150 г/м³


• максимальное количество включений насоса – 20 раз в час


• максимальный размер твердых включений в перекачиваемой воде – 0,8 мм


• допустимый температурный диапазон перекачиваемой воды – от +1° С до +50° С


• максимальная глубина всасывания – 9 м

Расходно-напорные характеристики насоса
