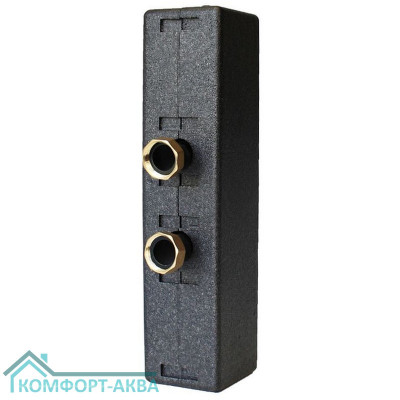

Стрелка гидравлическая ELSEN DN-25 3.5 м3/ч 82 кВт EWG25.00

Гидравлический разделитель Smartbox 3.5 представляет собой компенсационную камеру, предназначенную для создания независимых гидравлических контуров.
Он обычно используется, когда на одной и той же установке взаимодействуют насос первичного контура и один или несколько насосов вторичного контура.
Также гидравлический разделитель выполняет функцию сепаратора воздуха и шлама.

Гидравлический разделитель рассчитан на работу при максимальном давлении 0.6 МПа/6 бар и температуре теплоносителя до 110 ° С.
Подключение к контуру нагревателя, 1&rdquo внутренняя резьба, находится слева.
Подключение к контуру потребителя, 1 1/2&rdquo накидная гайка, располагается справа.

КОМПЛЕКТ ПОСТАВКИ

• 1. Упаковка - 1 шт.


• 2. Паспорт. Руководство по монтажу и эксплуатации - 1 шт.


• 3. Гидравлический разделитель в составе: Гидравлический разделитель - 1 шт. Гайки накидные 1 1/2&rsquo &rsquo для подключения к коллектору - 2 шт. Муфта переходная 1&rdquo ВРx1 1/2&rdquo ВР с уплотнениями &ndash 2 шт. Комплект теплоизоляции &ndash 1 шт.

КОНСТРУКЦИЯ

Гидравлический разделитель представляет собой ёмкость с четырьмя патрубками &ndash два для подключения первичного (котлового) циркуляционного контура и два для присоединения вторичного контура системы теплопотребления.
Кроме основных патрубков гидроразделитель снабжен штуцерами с резьбой для установки воздухоотводчика, дренажного крана и контрольного термометра.
