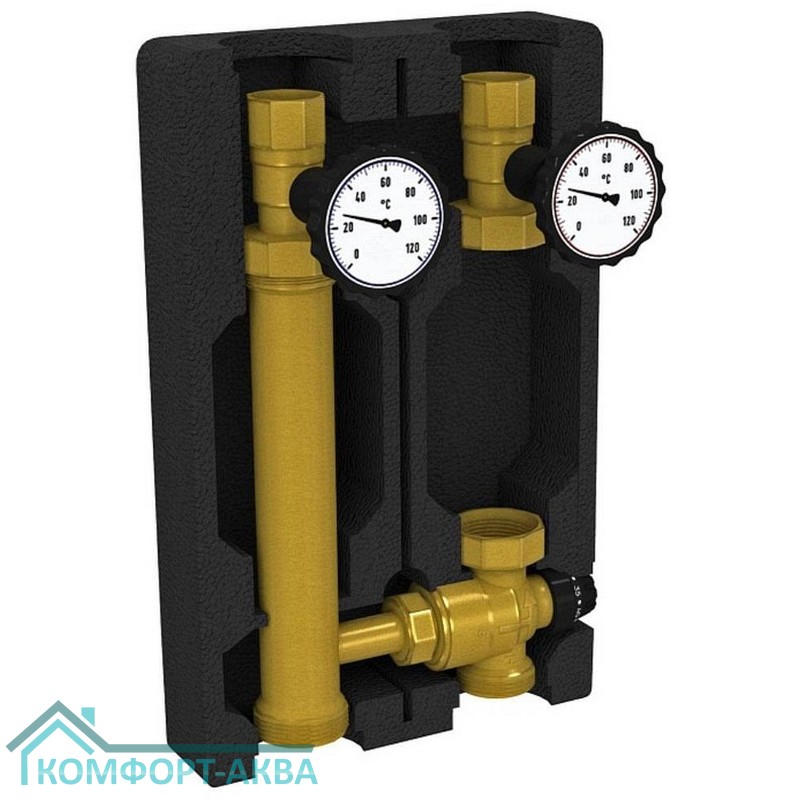

Группа насосная 1" с термостатическим смесительным клапаном (без насоса)

Сведения об изделии
Насосные группы RTE 54.103 с поддержанием фиксированной температуры предназначены
для циркуляции теплоносителя, поступающего из нагревателя, и одновременного поддержания
устанавливаемой температуры линии подачи. Регулирование температуры осуществляется
автоматическим подмесом теплоносителя из обратной линии. Управление осуществляется
с помощью термостатического клапана. Группы с фиксированной температурой на подаче
предназначены для использования в контурах, в которых требуется автоматическое поддержание
температуры подающей линии, таких как – радиаторное отопление, теплые полы и др.
Насосные группы RTE 54.103 поставляются в собранном виде, в изоляции.

Принцип действия
Насосная группа с термостатическим смесительным клапаном представляет собой готовый
комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции
теплоносителя в контуре, c возможностью дополнительной регулировки температуры жидкости,
путём подмеса теплоносителя из обратной линии. Комплект рассчитан на работу при максимальном
давлении 10 бар и температуре теплоносителя 110 °С. Подключение к контуру нагревателя (котла),
1 ½” наружная резьба, находится снизу. Подключение к контуру потребителя ,1” внутренняя резьба,
располагается сверху.

Конструкция
1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С
2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С
3. Термостатический смесительный клапан
4. Накидные гайки для подключения насоса 1 ½” НГ
5. Патрубок обратной линии
6. Блочная ЕРР теплоизоляция
7. Обратный клапан
8. Подключение к контуру потребителя 1” ВР
9. Подключение к контуру нагревателя (котла) 1 1/2” НР
